사진으로 보는 Core i7 설치 가이드

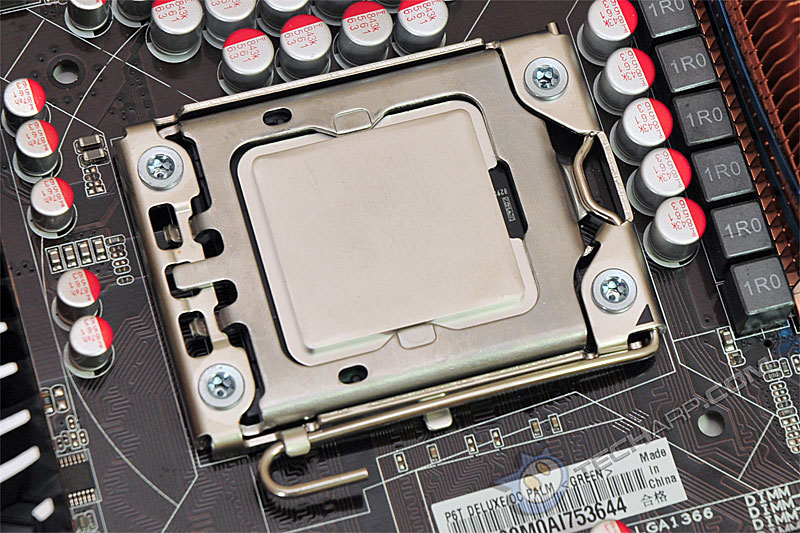

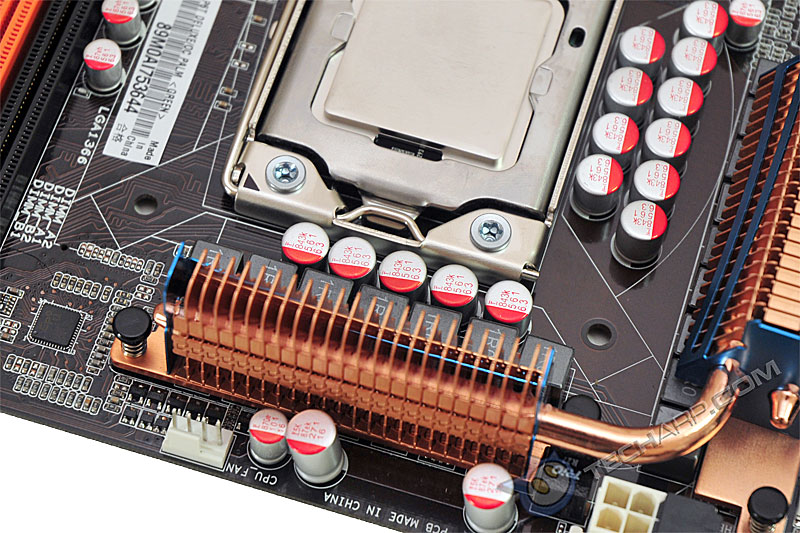

CPU와 쿨러가 장착될 LGA1366 소켓 및 전원부 모습이다.

 J자형 레버를 밑으로 살짝 누른 다음 위로 제껴 올리자

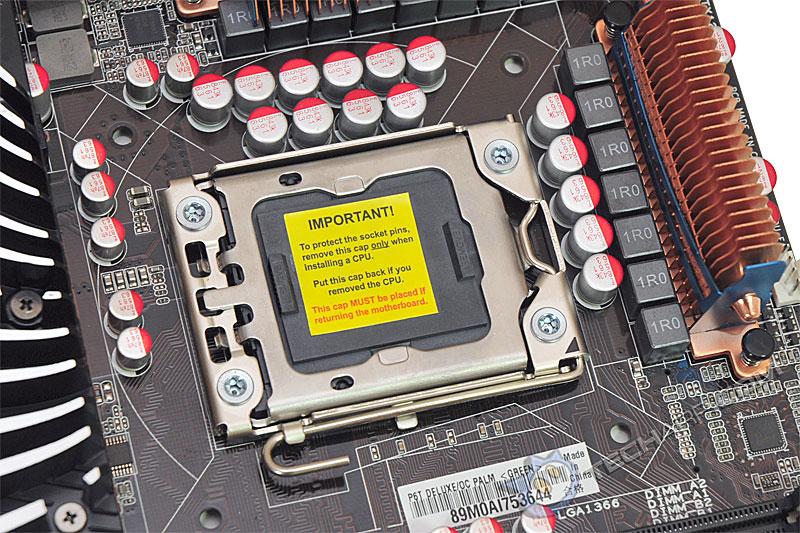

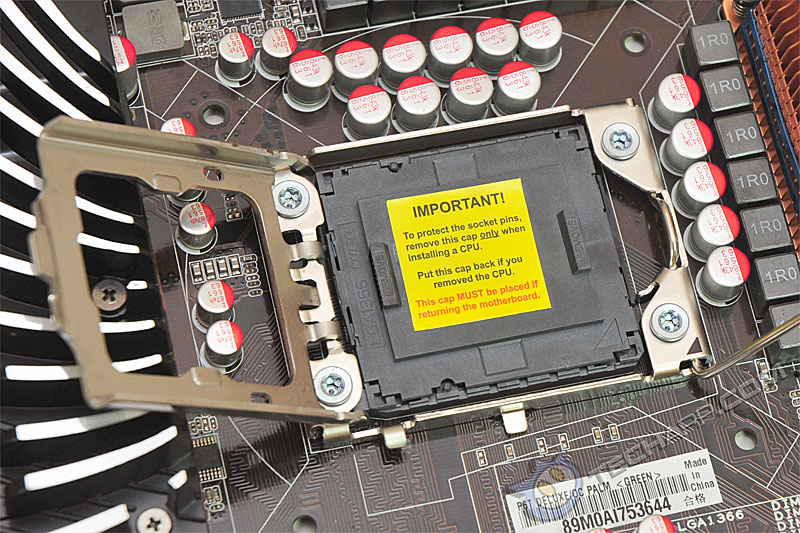

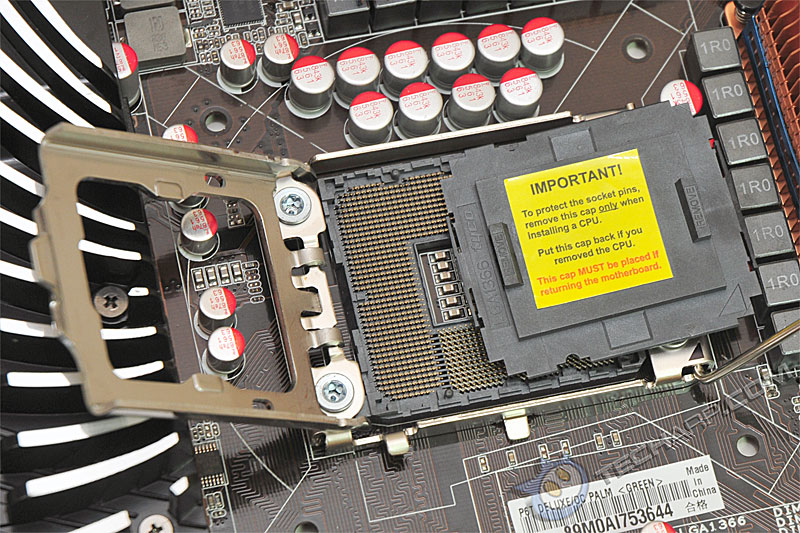

다음 메탈커버를 왼쪽으로 제끼고 플라스틱플레이트를 제거하자.

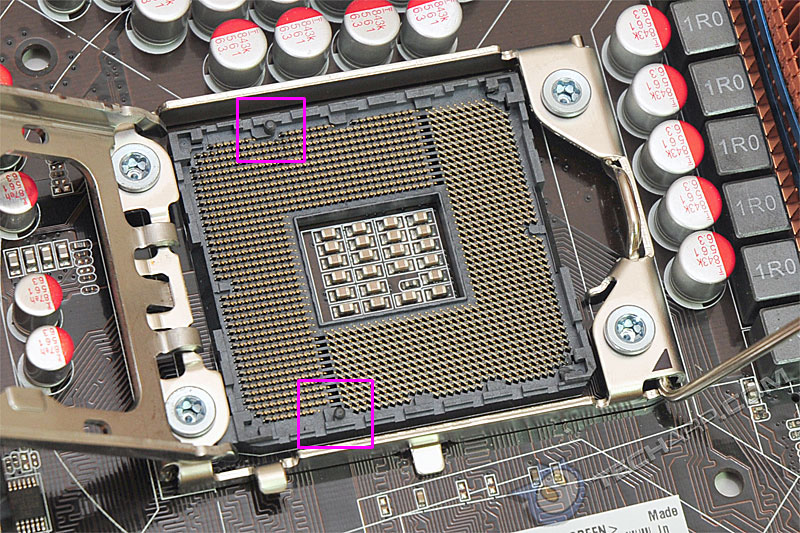

알몸을 드러낸 LGA1366소켓모습이다.

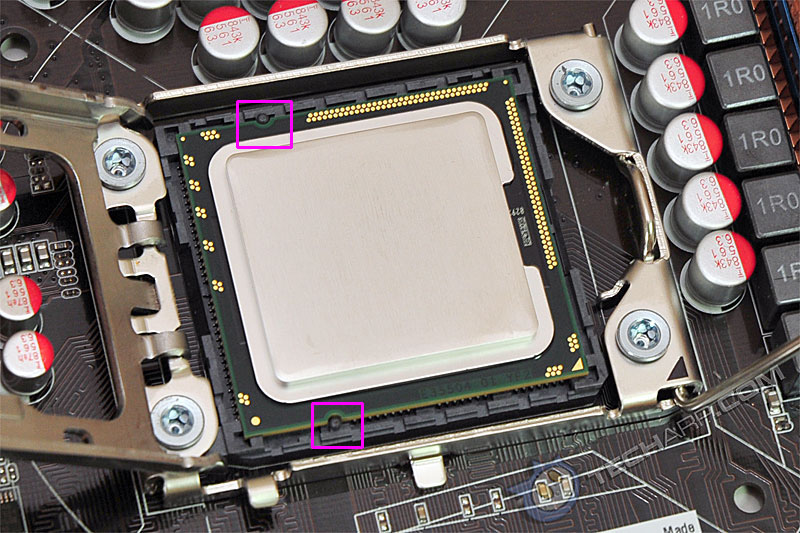

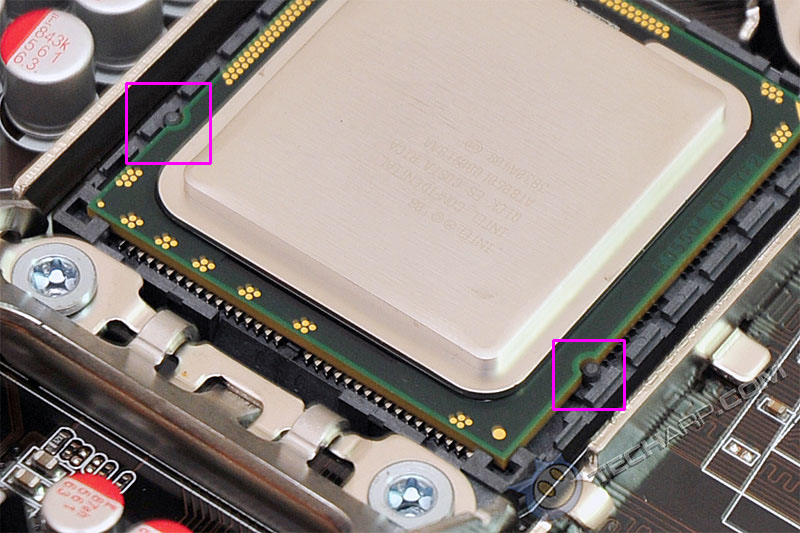

소켓에 있는 돌기와 CPU홈에 맞춰서 장착시키면 된다.

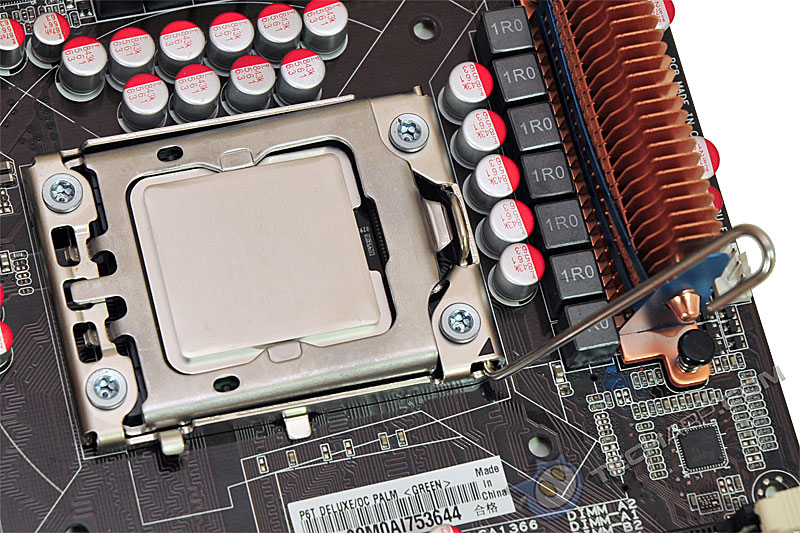

장착이 끝났으면 메탈커버를 닫고 J형 클립을 내려서 고정시켜주면 CPU장착읕 끝이다. 매우 쉽다.

CPU장착이 끝났으니 CPU쿨러를 설치할 차례다.

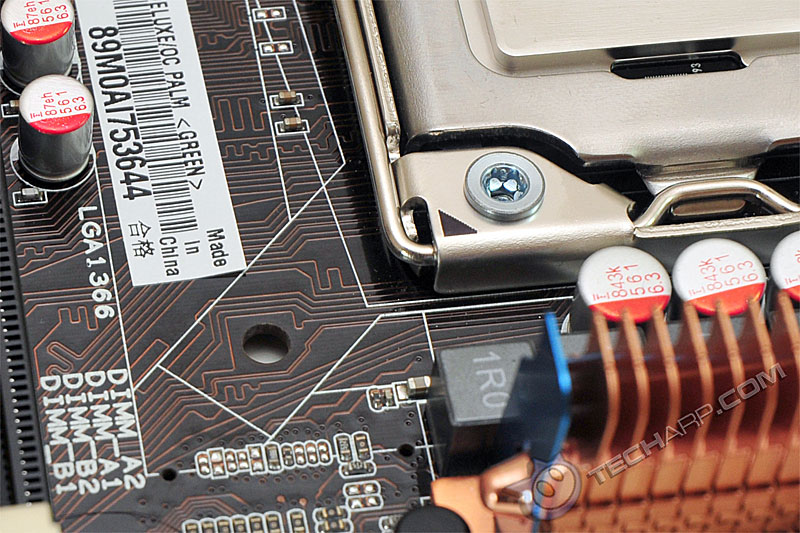

아래 4귀퉁의 홈이 CPU쿨러를 설치할 홈이다.

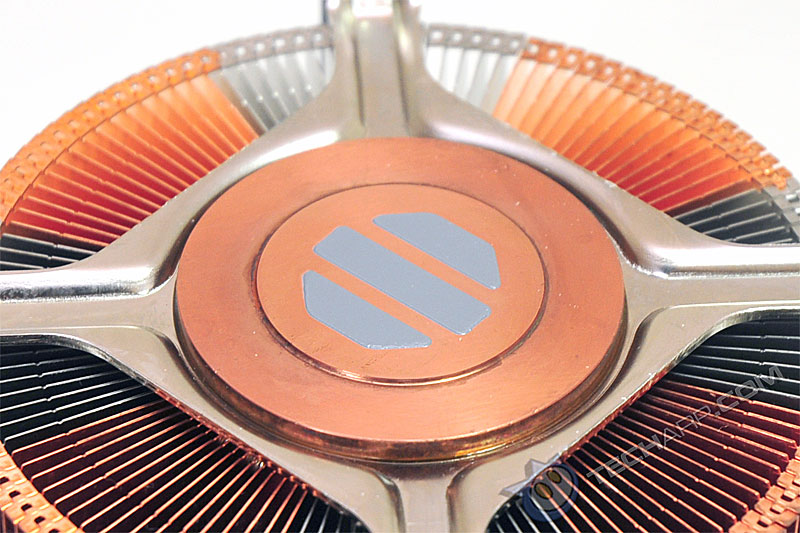

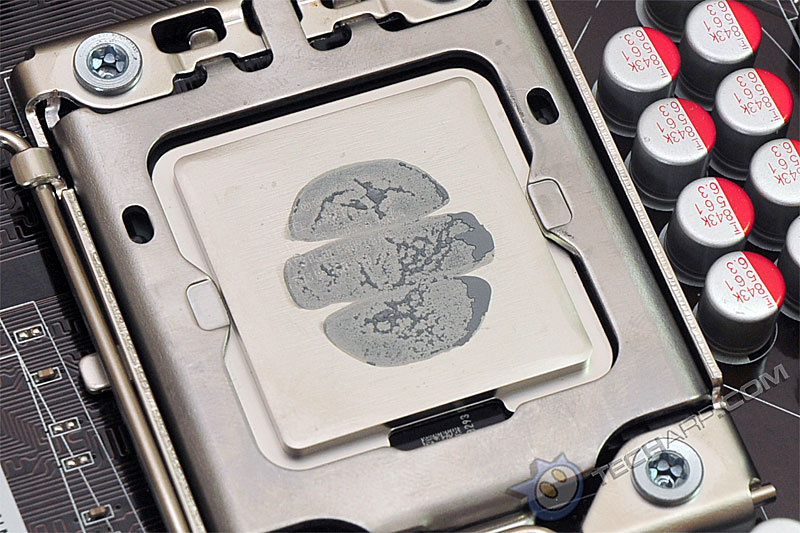

CPU쿨러를 장착하게 되면 쿨러밑의 써멀구리스가 저렇게 뭍힌다.

쿨러를 장착할 홈이 되겠다.

쿨러를 홈에 맞게 장착시킨다.
이 때 4핀전원선을 꽂을부위에 가깝게 위치시켜 장착한다.

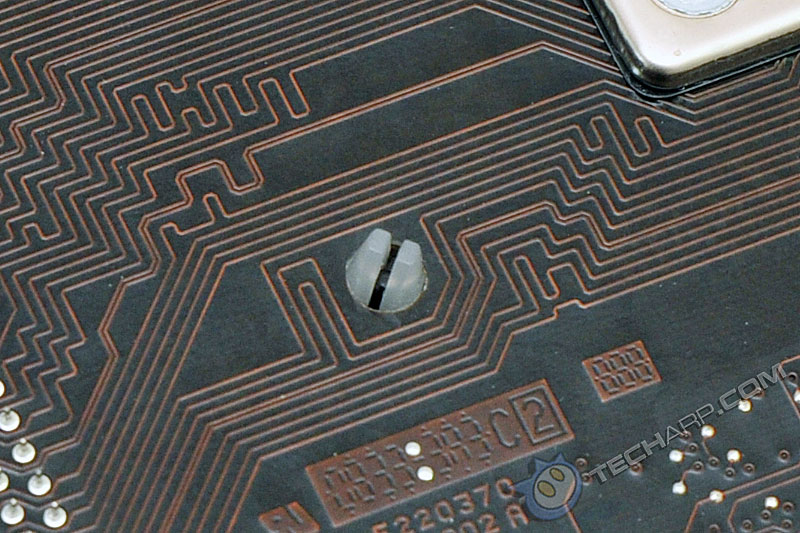

홈에 살짝 걸친상태다.
좀 더 들어가야된다.

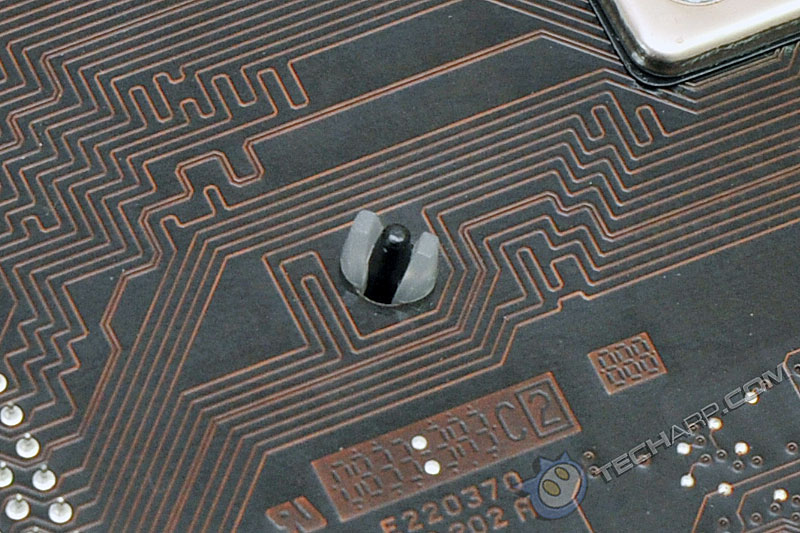

쑤욱 들어가서 단단하게 고정된 상태

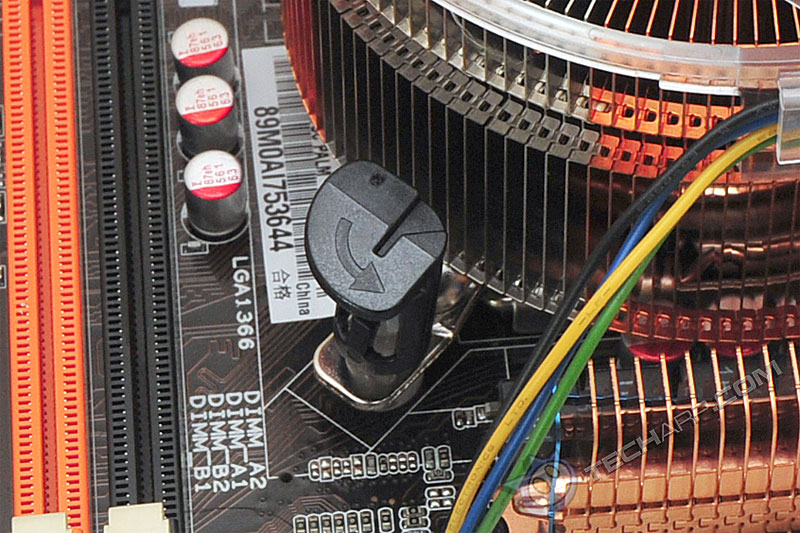

쿨러를 탈착시킬때에 화살표방향으로 돌려준다.

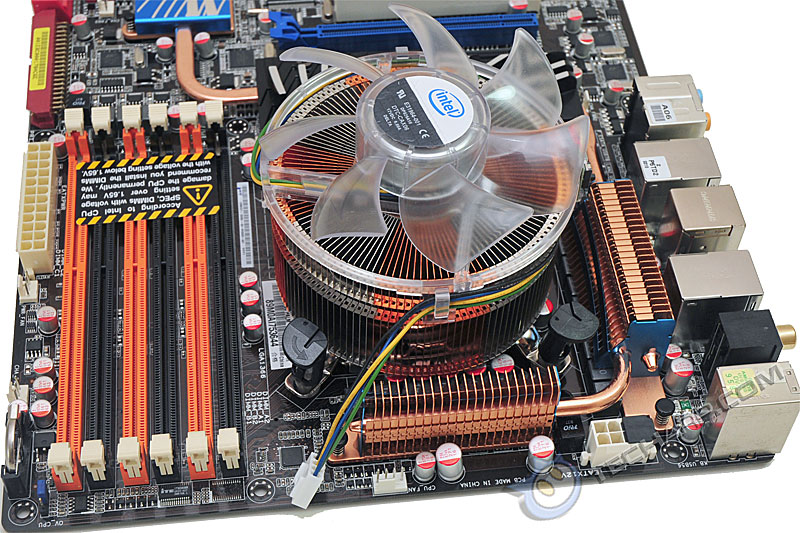

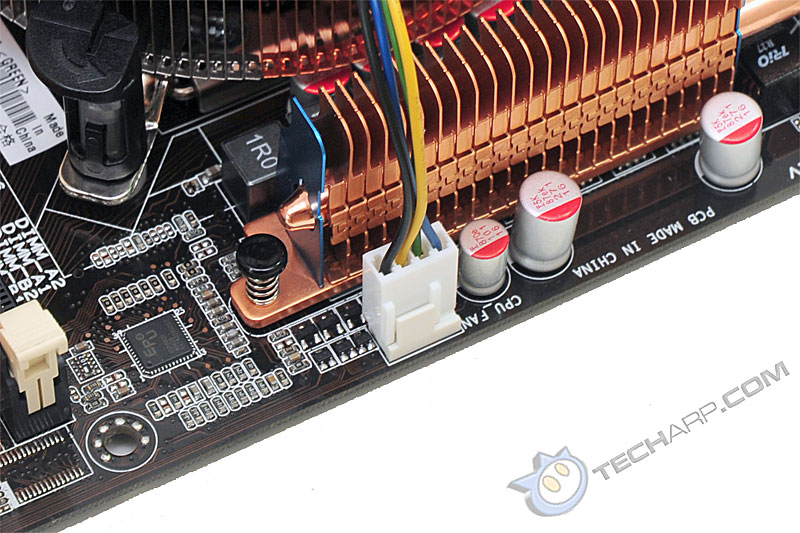

쿨러 전원선만 연결하면 끝~~!!
